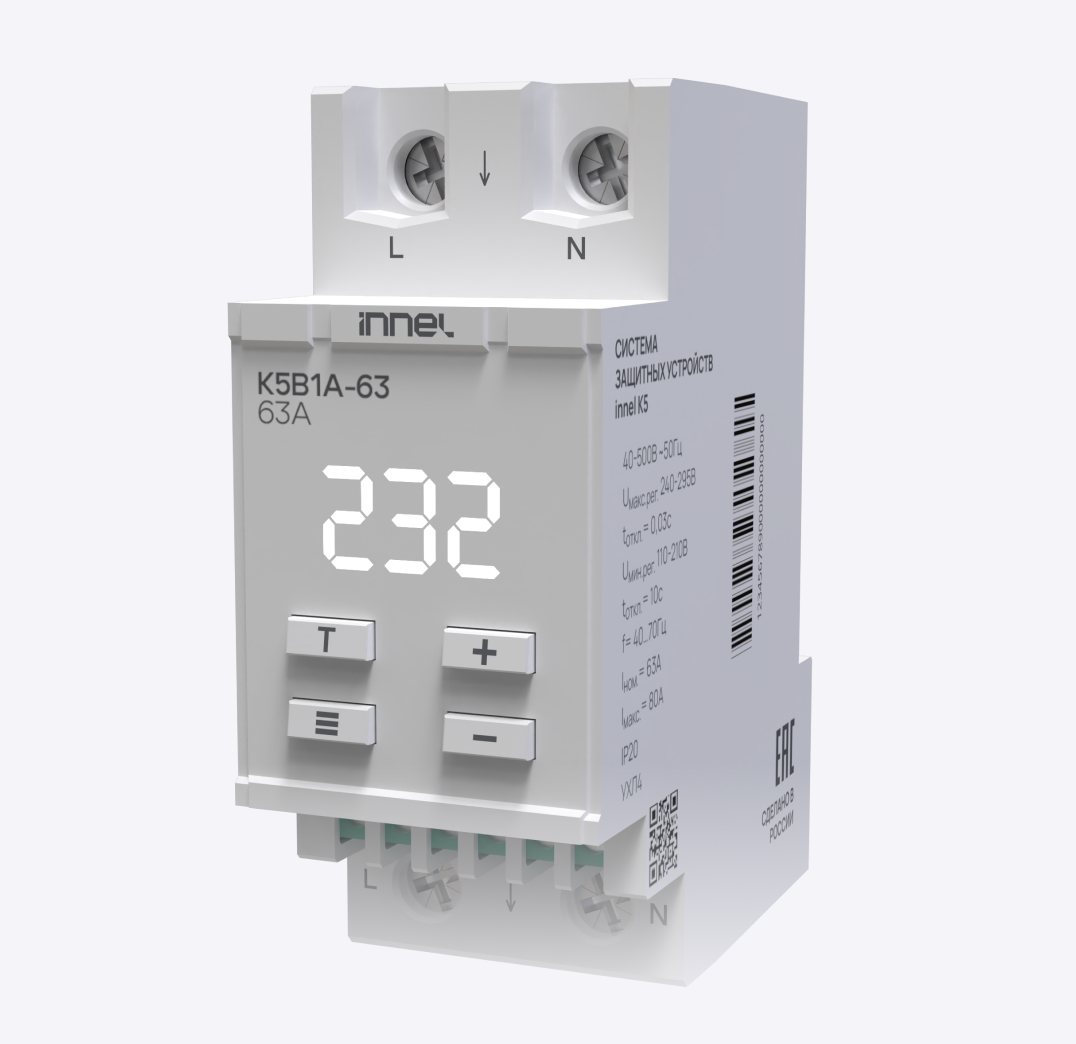

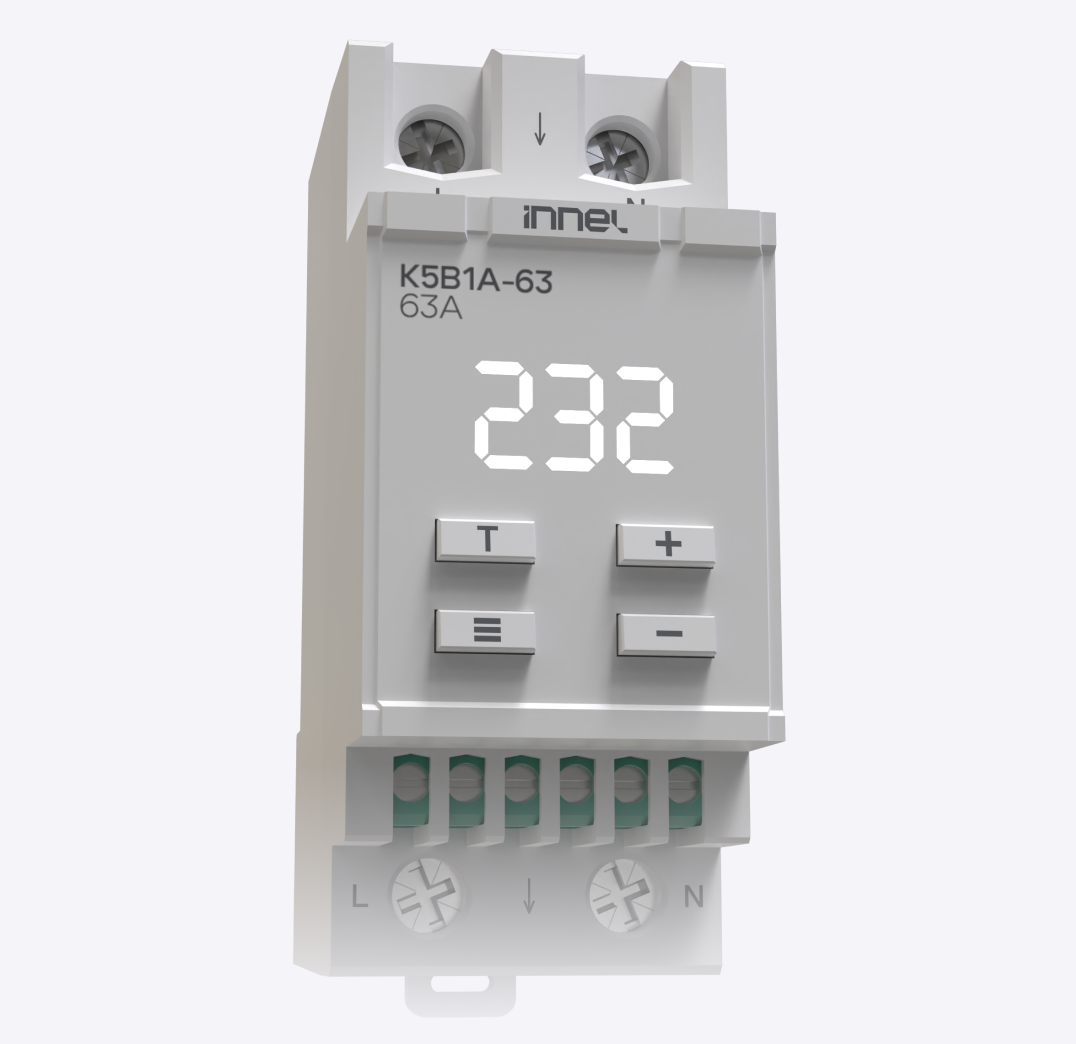

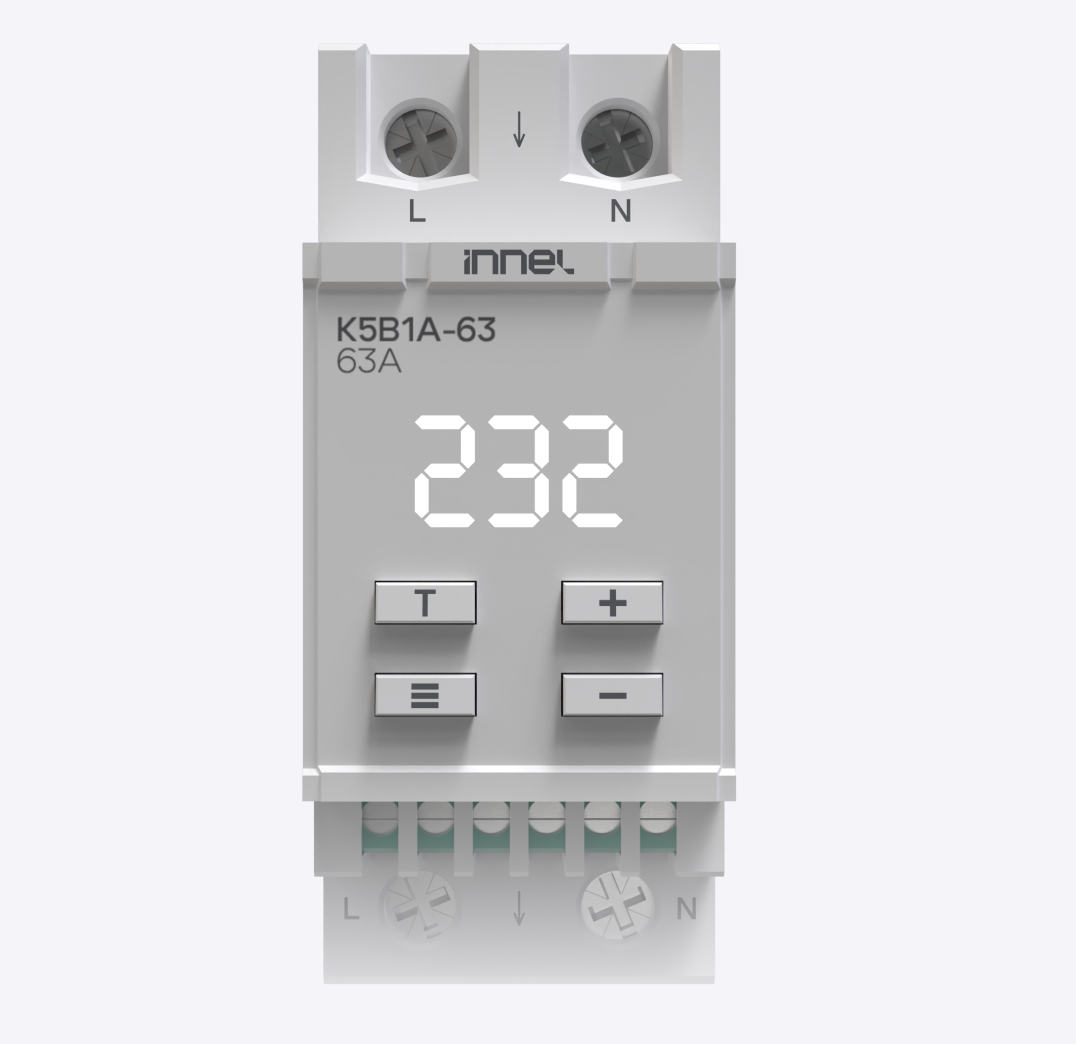

K5B1A

Реле напряжения и тока для однофазных и трехфазных систем

Защита от электрощитового пожара через УЗП K5SG
Амперметр, контроль по току
Каскадное соединение для обмена данными
Скорость срабатывания <0.02 с
6 режимов работы в трёхфазной сети
Контроль состояния контактов
Диапазон питающего напряжения до 500В
Работа с плавающей частотой

Технические характеристики

Гарантия - 10 лет
Напряжение питания - 230 В
Номинальный ток - 32А/40А/50А/63А
Максимальный ток терморезервной - 60А/70А/80А/90А
Частота напряжения - 40...70 Гц
Диапазон измерения напряжения - 40...500 В
Скорость срабатывания - не более 0,02 с
Тип реле - электромагнитное, контакт 1А
Габаритные размеры - 67x35,5x85 мм
Диапазон рабочих температур - -25...60
Коммутационная износостойкость - 500 000 циклов
Электрическая износостойкость - 10 000 циклов

Инструкция Сертификат Видео гид Visio

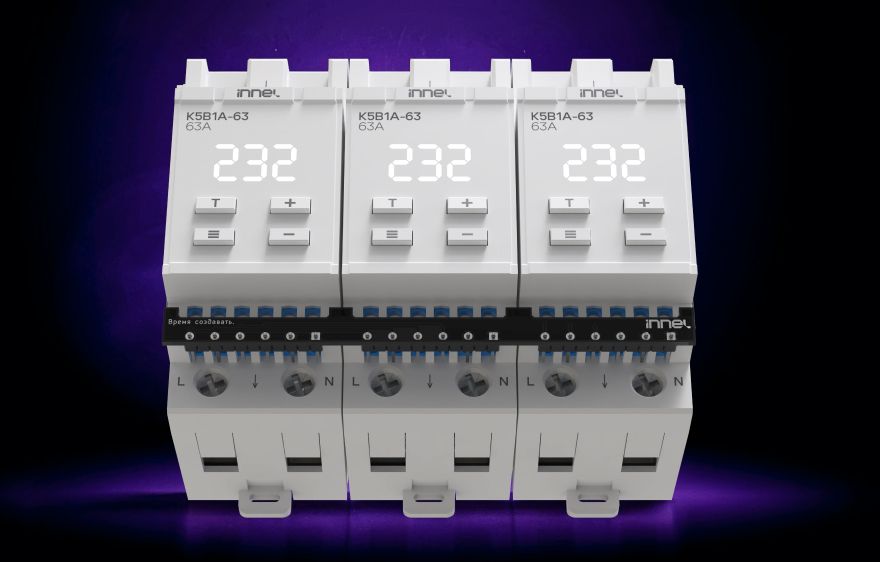

Как работает каскадное соединение

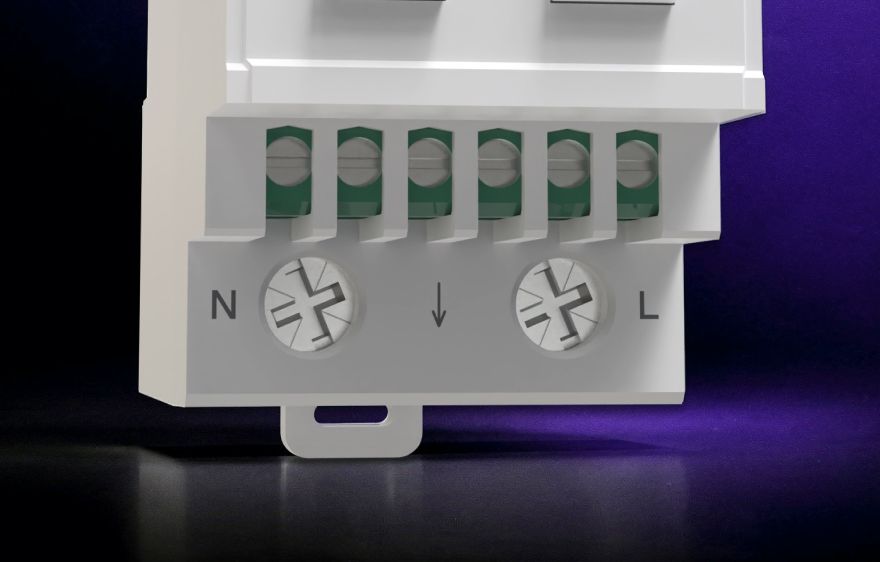

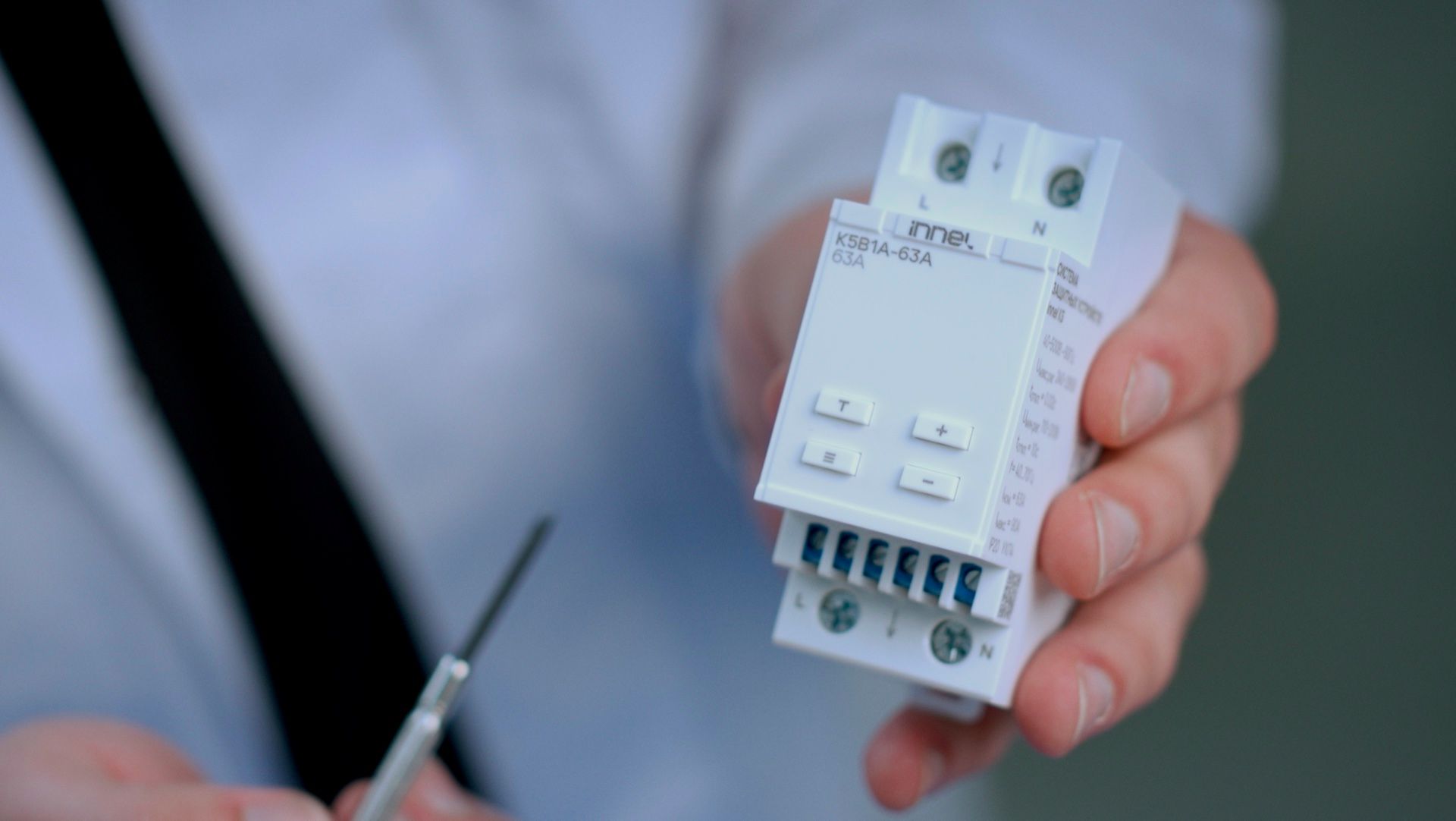

Слаботочные контактные клеммы

Напряжение на слаботочных клеммах - 5В

Для передачи данных используется самописный протокол K5.

Передаваемый телеметрический набор данных включает:

действующее значение напряжения (U)
ток нагрузки (I)
частоту сети (f)
коэффициент мощности (cos φ)
статус силовых контактов
журнал аварийных событий

Монтаж по шине или проводами

Монтаж соединений выполняется по топологии "точка-точка" - каждая клемма предыдущего устройства соединяется с соответствующей клеммой следующего устройства.

Нами была разработана специальная шина, которая сильно ускоряет монтаж системы.

Технические требования к подключению:

Проводники: медные, сечением 0,5-1,5 мм²
Инструмент: отвертка с плоским шлицем
Момент затяжки: 0,4 Н·м ± 0,2 Н·м
Контроль: динамометрическим инструментом

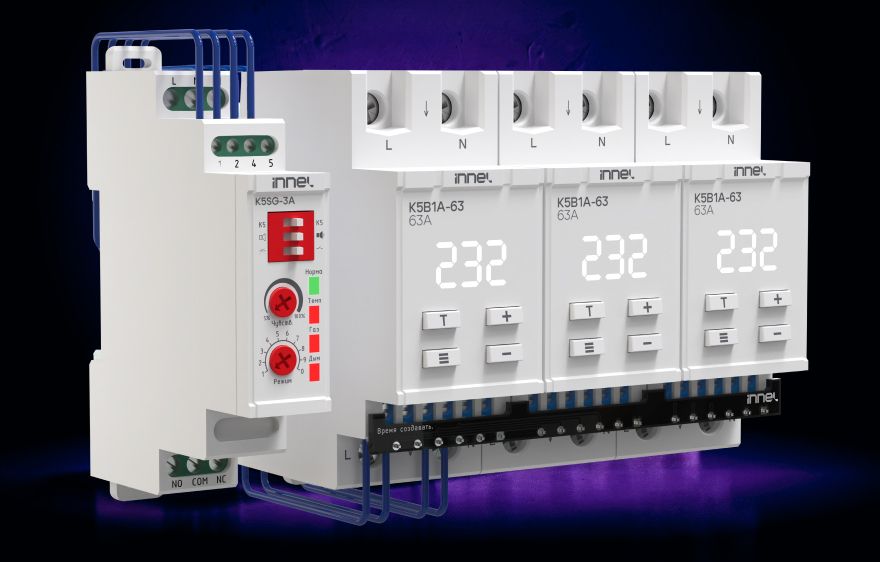

Выбор ролей для устройств

В зависимости от задач, которые перед вами стоят, вы можете очень гибко настраивать систему через выбор ролей (параметр 10 на РКН).

Типовые сценарии:

Пожарная безопасность трехфазной сети в синхронной коммутации:
K5SG - ведущий
K5B1A-K5B1A-K5B1A - режимы (3-3-3)
Режим синхронной коммутации в трехфазной сети:
K5B1A-K5B1A-K5B1A - режимы (1-1-1)
Режим объединения двух реле в группу:
K5B1A-K5B1A-K5B1A - режимы (4-4-4)

Гибкие комбинации для решения задач в трехфазных сетях

Каждому реле назначается режим, который определяет,
будет ли оно реагировать на аварии других реле в каскаде.

333 - Режим синхронной коммутации при работе с УЗП

Все три реле связаны между собой. Авария на любом канале отключает всю группу. При изменении режима (параметр 10) с "1" на "3" устройство становится доступным к получению сигнала от внешних устройств линейки и сохраняет синхронность в коммутации.

При появлении первых признаков пожара и сигнала от УЗП на отключение - все три реле одновременно разомкнут цепь.

X — имя устройства
(параметр 11)Y — режим
(параметр 10)

УЗП

K5SG

L23

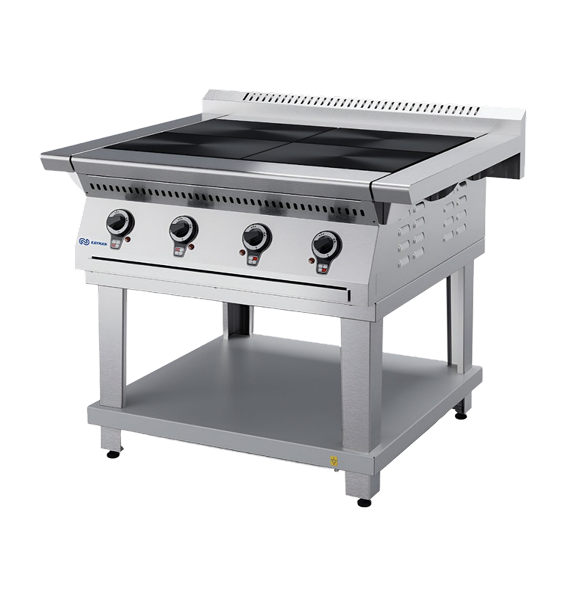

Трехфазная плита

L33

Трехфазная плита

L43

Трехфазная плита

Полная защита от электрощитового
пожара на этапе пиролиза изоляции

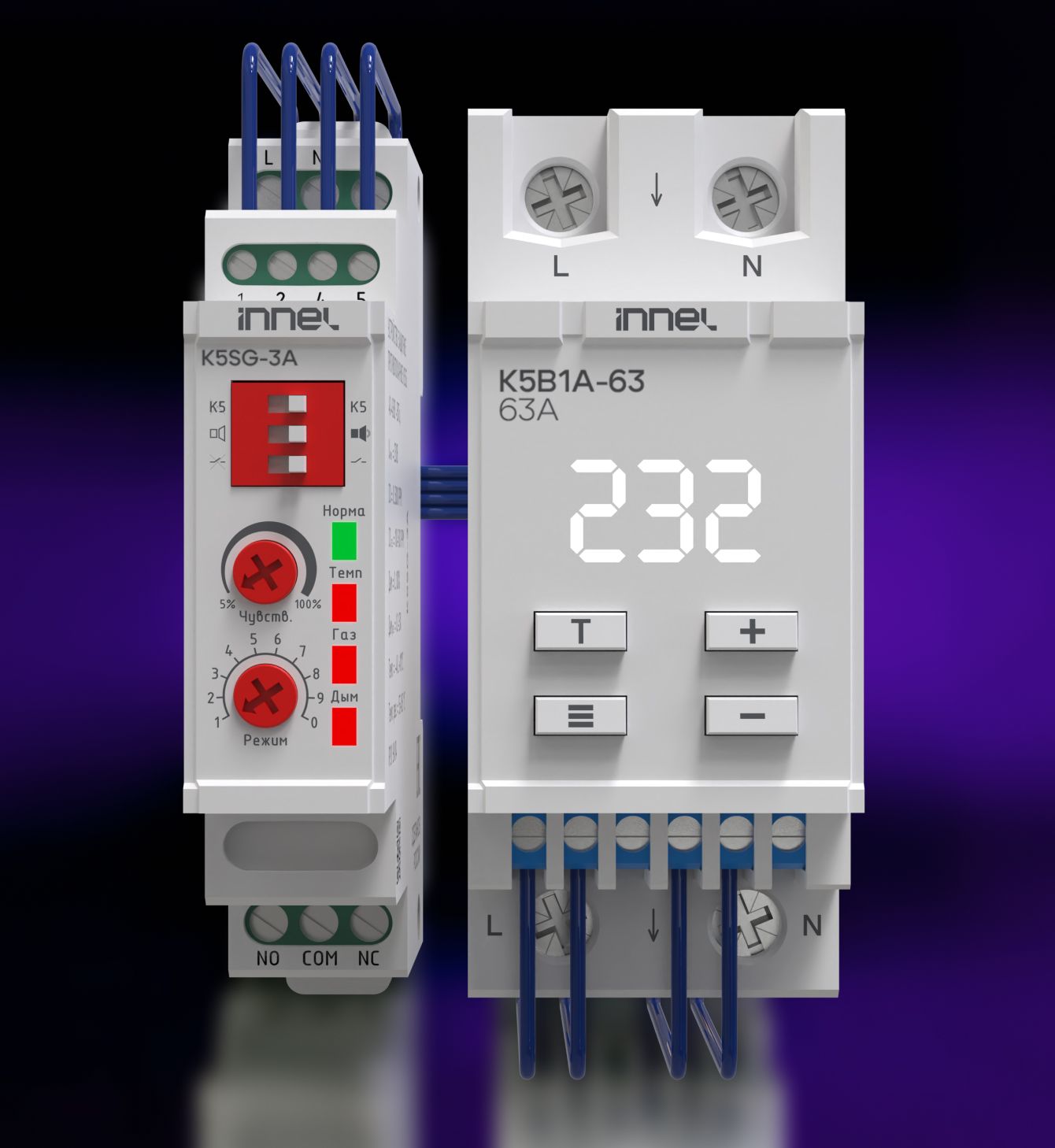

K5SG и K5B1A в системе противопожарной защиты

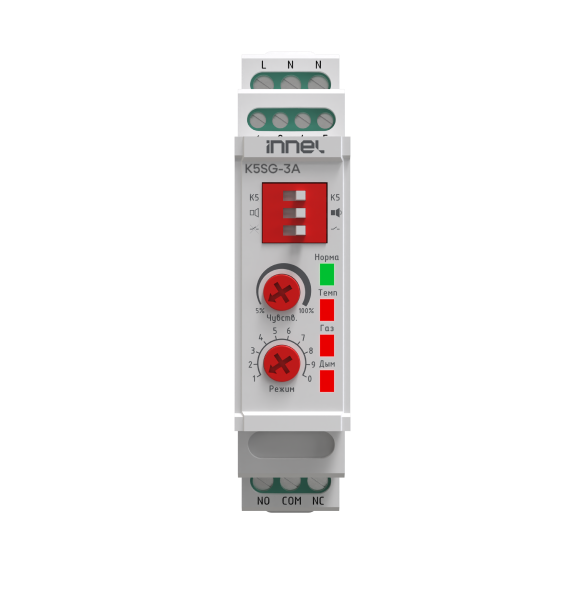

УЗП K5SG осуществляет мониторинг параметров воздушной среды в электрощитах и распознает начало электрощитового пожара по трем критериям: CO, дым или превышение температуры.

При превышении показателей по одному из трех параметров, K5SG передает сигнал через протокол K5 на РКН линейки K5. РКН размыкает электрическую цепь, полностью защищая электрощит.

Алгоритм настройки:

Подключение УЗП к РКН INNEL K5 (только K5)
Настройка получения данных на РКН
Настройка чувствительности
Выбор режима работы

Режим	Контролируемые параметры	Логика формирования аварии
1	Температура, Газ, Дым	ИЛИ
2	Газ, Дым	ИЛИ
3	Температура, Газ	ИЛИ
4	Температура, Дым	ИЛИ
5	Газ, Дым	И
6	Температура, Газ	И
7	Температура, Дым	И
8	Газ	Одиночный
9	Дым	Одиночный
10	-	Выключен (только мониторинг)
