Причины пожара
- Ослабление контактных соединений
- Высокоомное КЗ, сверхток и локальный перегрев
- Аварийные режимы и дефекты аппаратов
- Старение, загрязнение коммутационных аппаратов

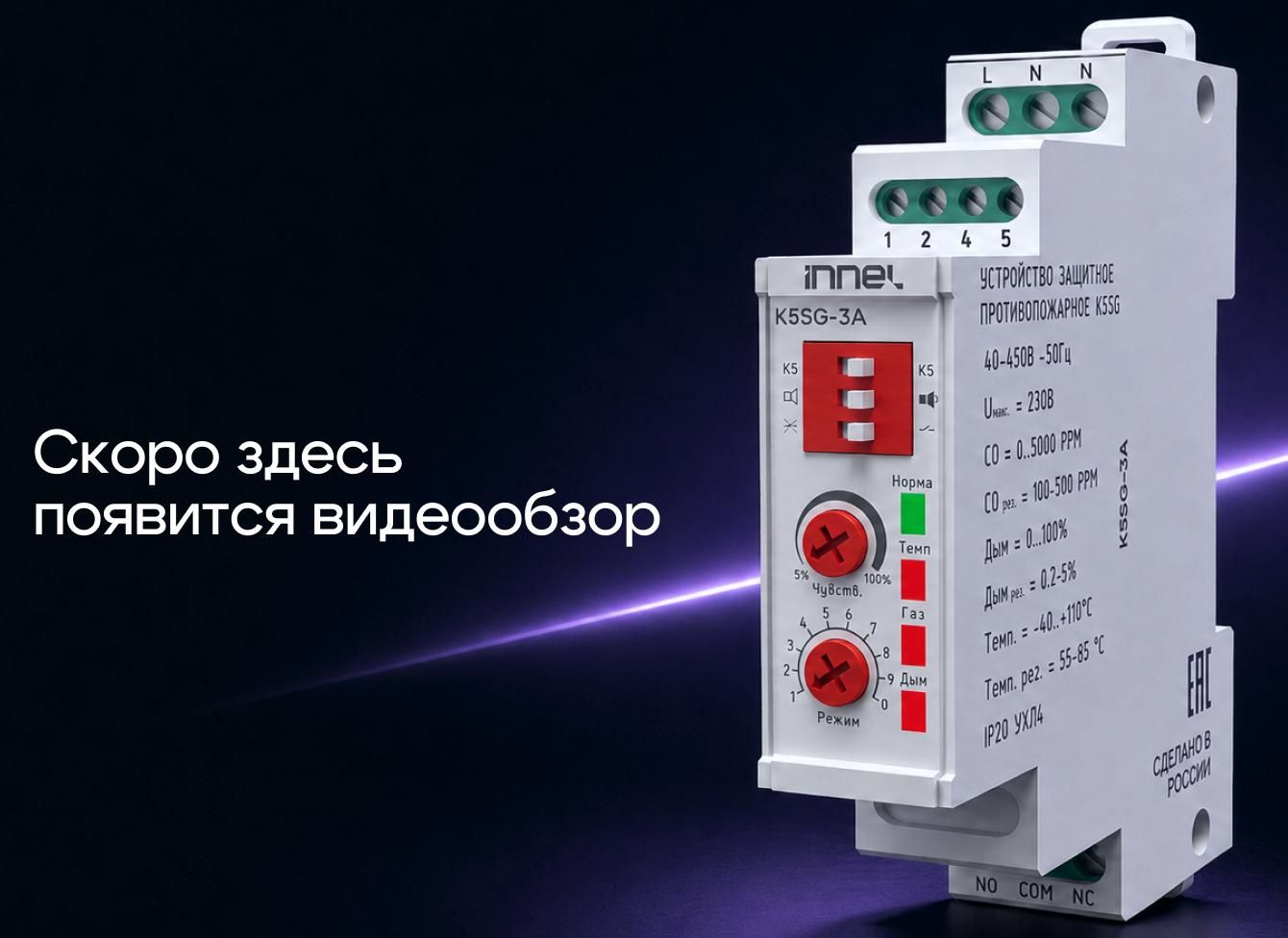

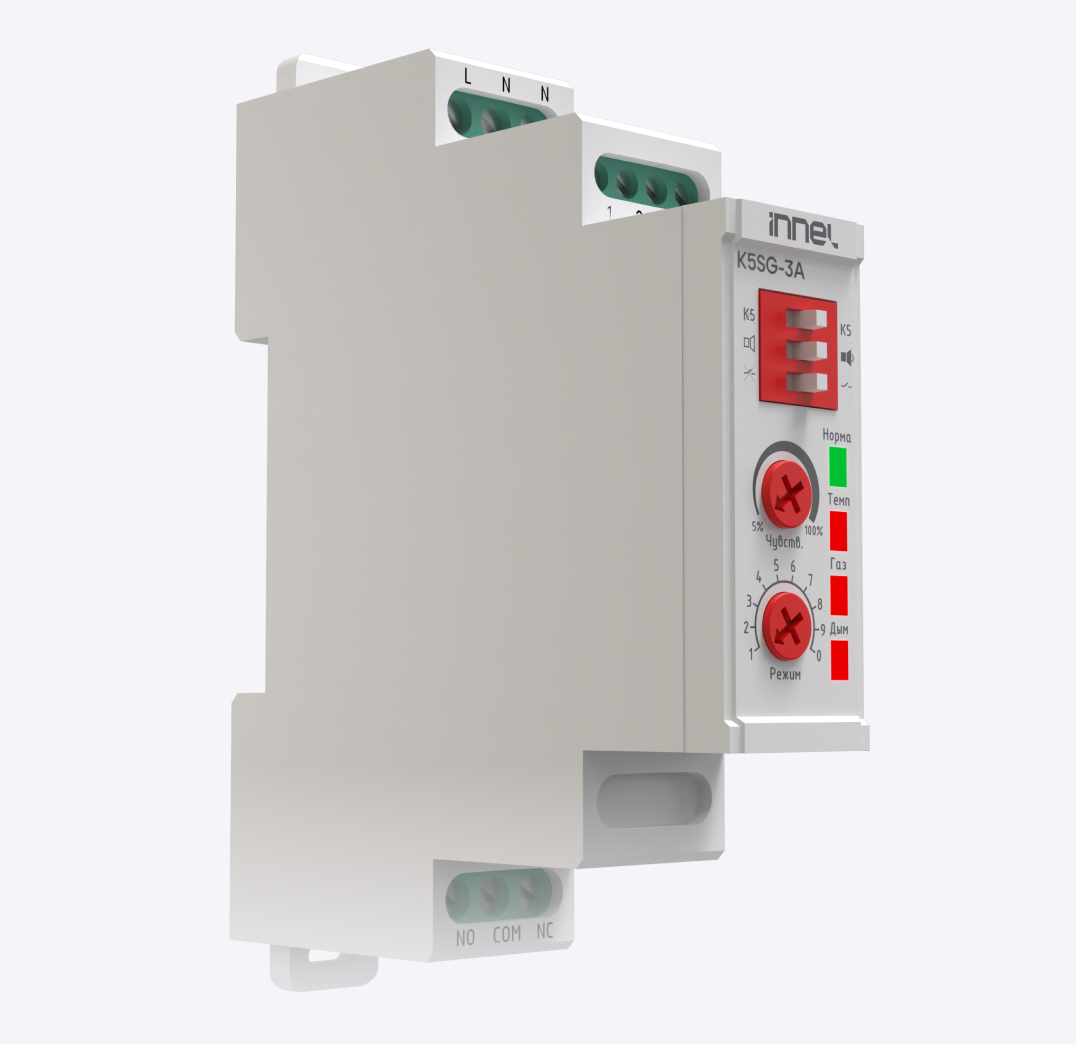

K5SG
Устройство защитное
противопожарное
- Встроенный датчик газа, дыма и температуры
- Отключение нагрузки
через РКН линейки INNEL K5 - Встроенное реле для отключения нагрузки через контактор
- Система звукового
оповещения об аварии - 10 режимов работы
и чувствительность - Передача данных
по протоколу K5

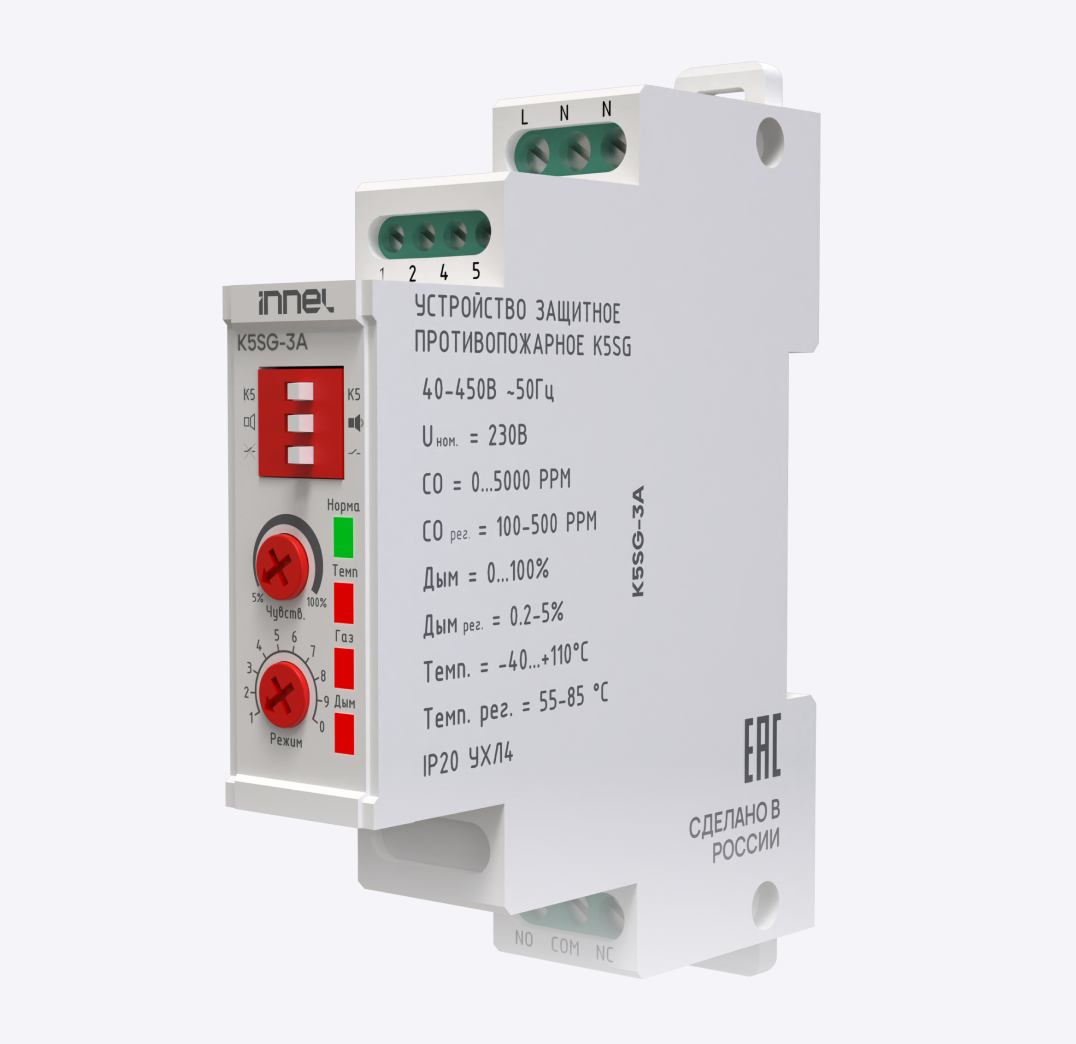

Технические характеристики
- Напряжение питания - 230 В
- Диапазон измерения CO - 0...5000 ppm
- Порог срабатывания по CO - 100...500 ppm
- Диапазон измерения температуры - -40...+125 °C
- Частота напряжения - 50 Гц
- Время подтверждения аварии - 3с
- Время восстановления после аварии - 60с
- Диапазон рабочего напряжения - 50...450 В
- Гарантийный срок - 5 лет
- Степень защиты клемм - IP20
Принцип работы

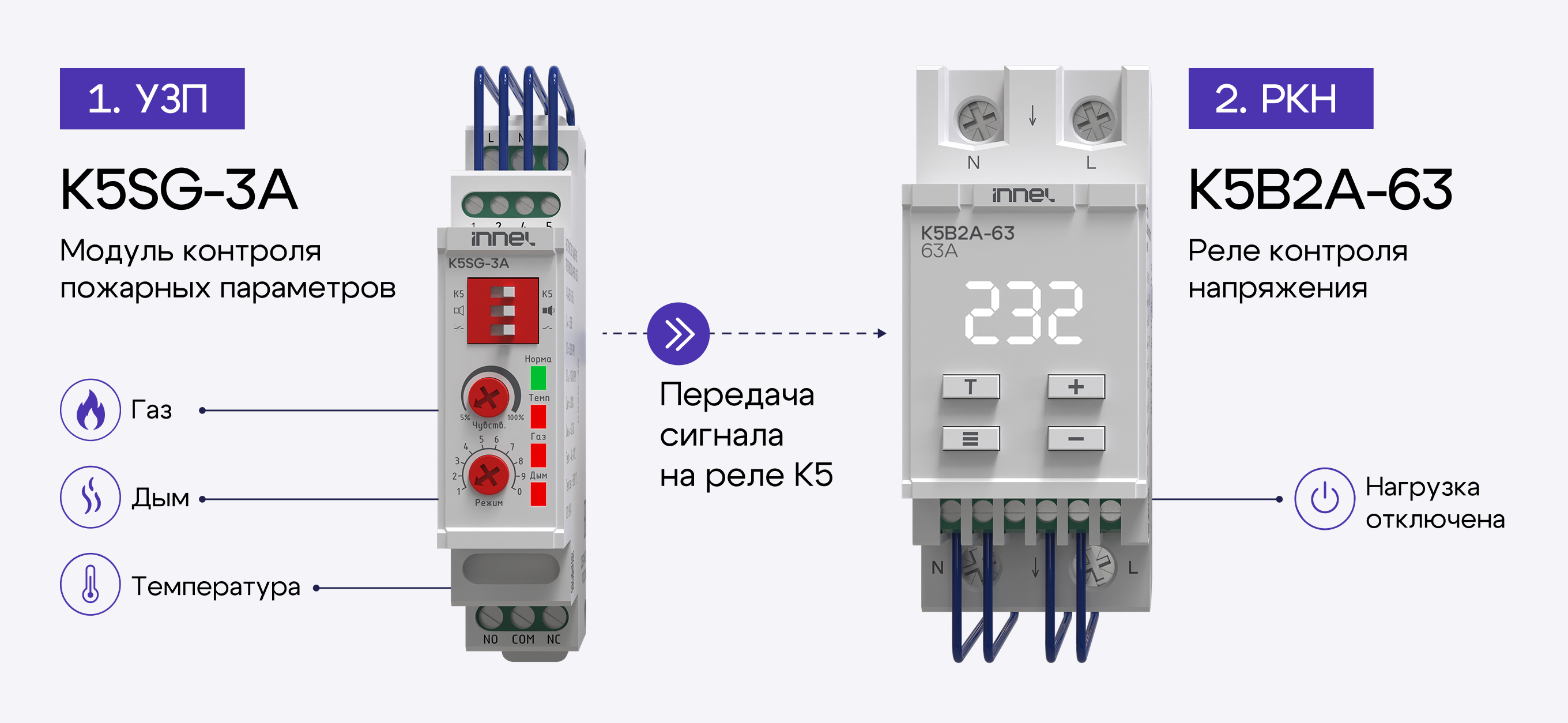

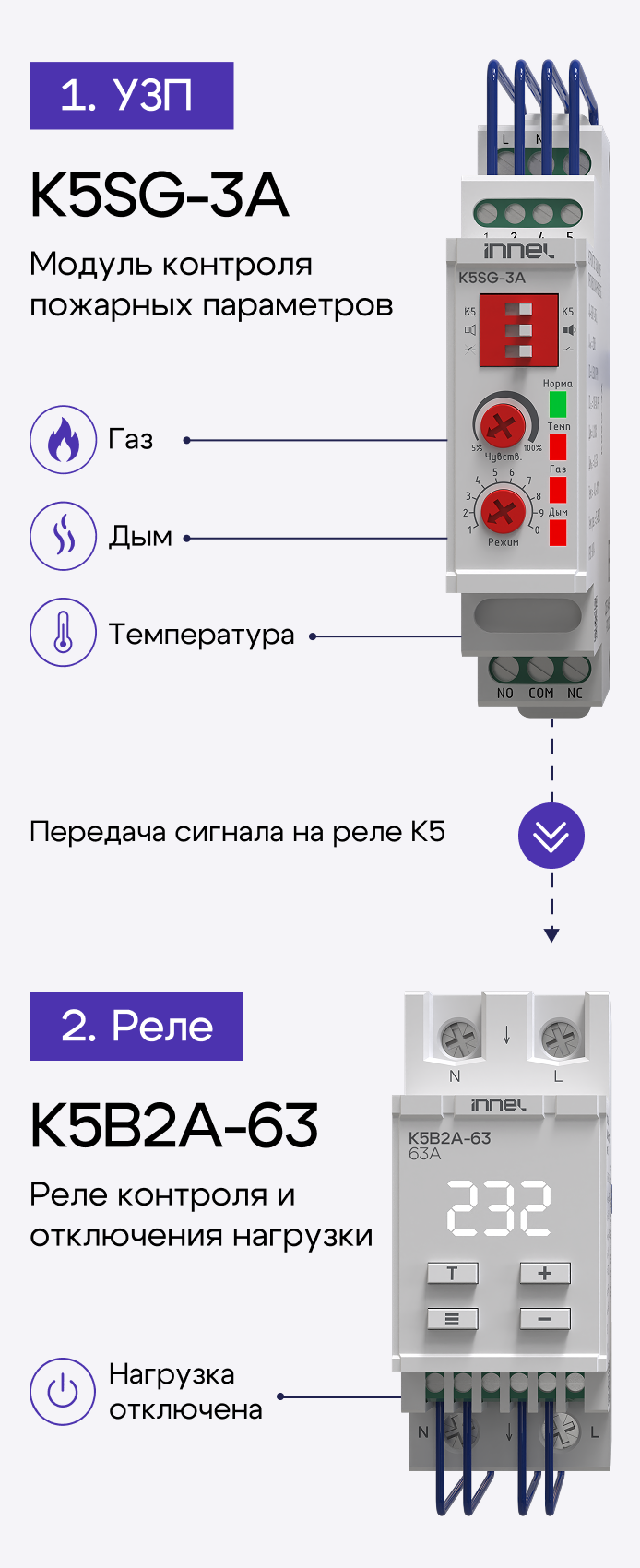

K5SG-3A контролирует три параметра и при обнаружении аварии
передает сигнал на реле линейки K5, которое отключает нагрузку.

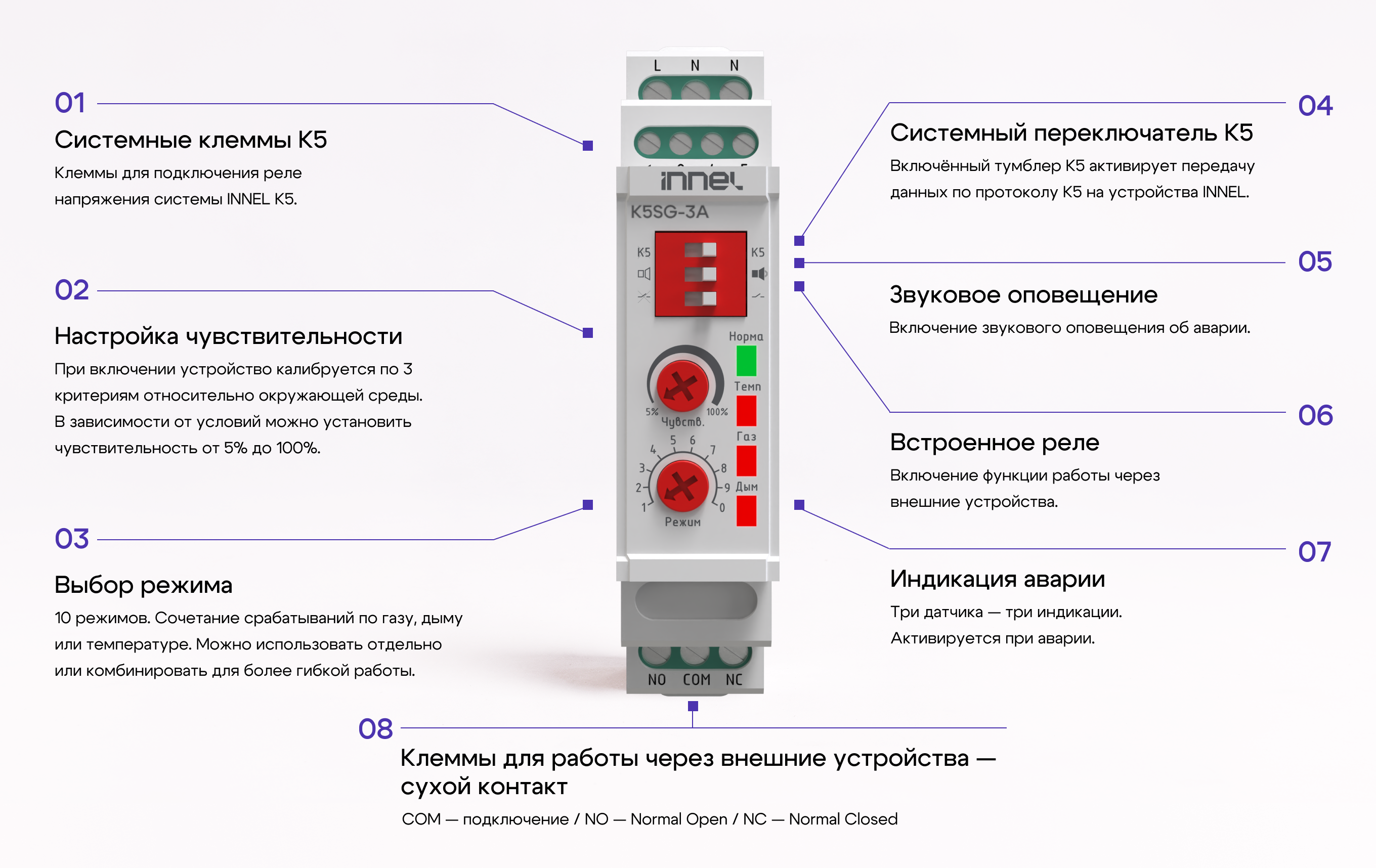

Функционал устройства
Своевременное отключение нагрузки — единственный способ остановить возгорание в щите
Сценарий развития пожара
- Локальный нагрев
- Пиролиз изоляции
- Выделение СО
- Дымообразование
- Рост температуры
- Карбонизация и тление
- Появление пламени
Решение
Своевременное отключение нагрузки
Единственное решение от щитового пожара - предвосхищение его начала, а не купирование последствий.
Пожар начинается не с пламени, а с локального перегрева и пиролиза.
Мы распознаём пожар на стадии пиролиза — задолго до появления пламени

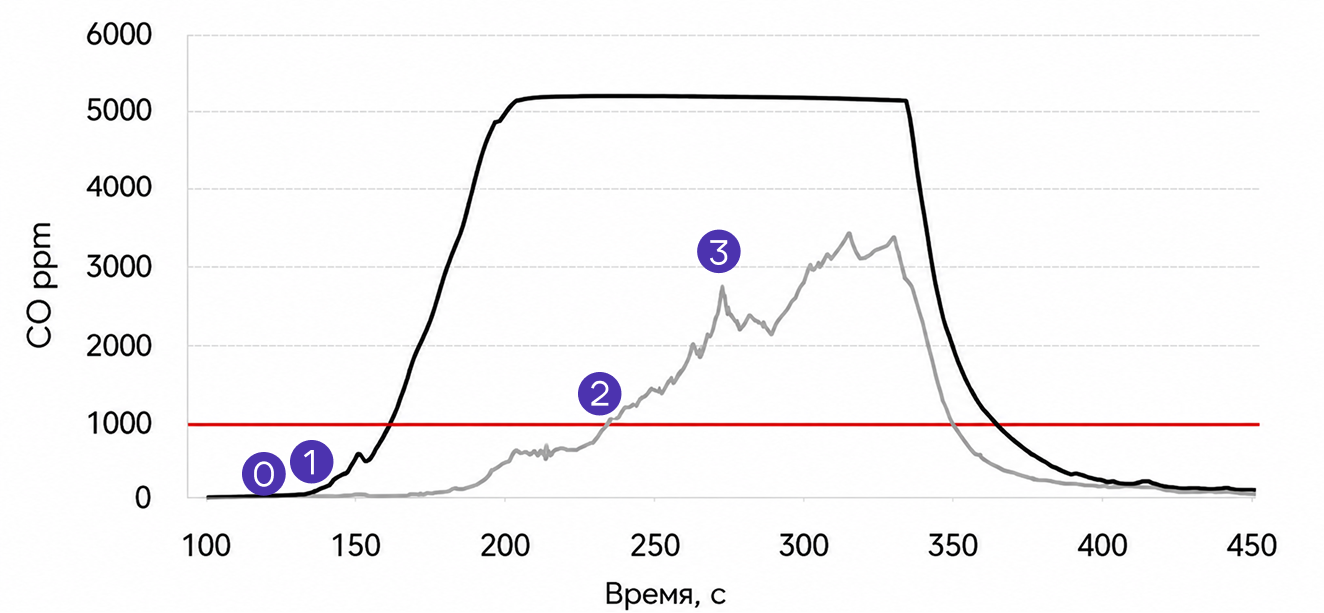

Этапы развития аварийной ситуации
- 0Возникновение аварийной ситуации
- 1Определение аварии по превышению CO
- 2Определение аварии по превышению дыма
- 3Активное распространение пожара

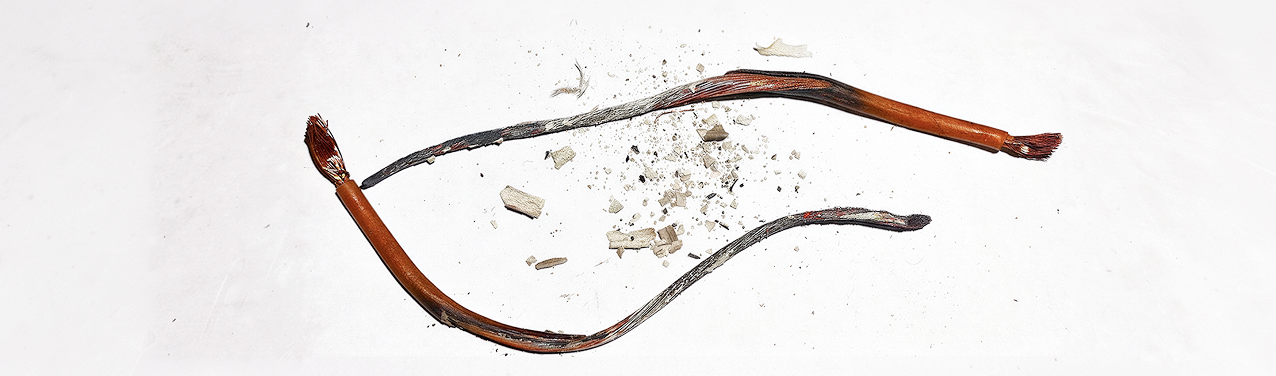

Испытанные типы изоляции
- ПВХ
- ПВХ пониженной горючести
- Резиновая изоляция
- Сшитый полиэтилен
- Конструкционные термопласты (PA, ABS, PC, NYL)
- 13 образцов
- 3 канала контроля
- 2 ранних признака
- 99,9% вероятность предотвращения пожара
Испытания подтвердили эффективность мультифакторного анализа на образцах газ- и дым- доминантных типов изоляций.

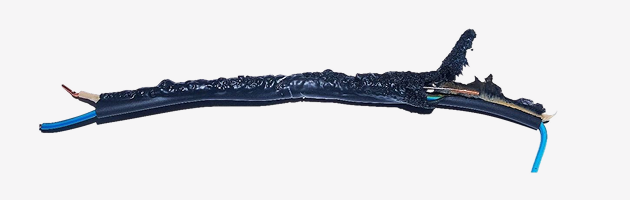

ВВГнг

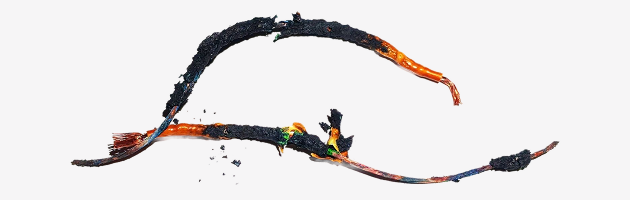

ПВС
КГ
Настройка защиты за 1 минуту
УЗП K5SG осуществляет мониторинг параметров воздушной среды в электрощитах и распознает начало электрощитового пожара по наличию трех критериев: CO, дым или превышение температуры.
Затем передает сигнал через протокол K5 на РКН линейки K5. РКН размыкает электрическую цепь, полностью защищая электрощит.
Алгоритм настройки:

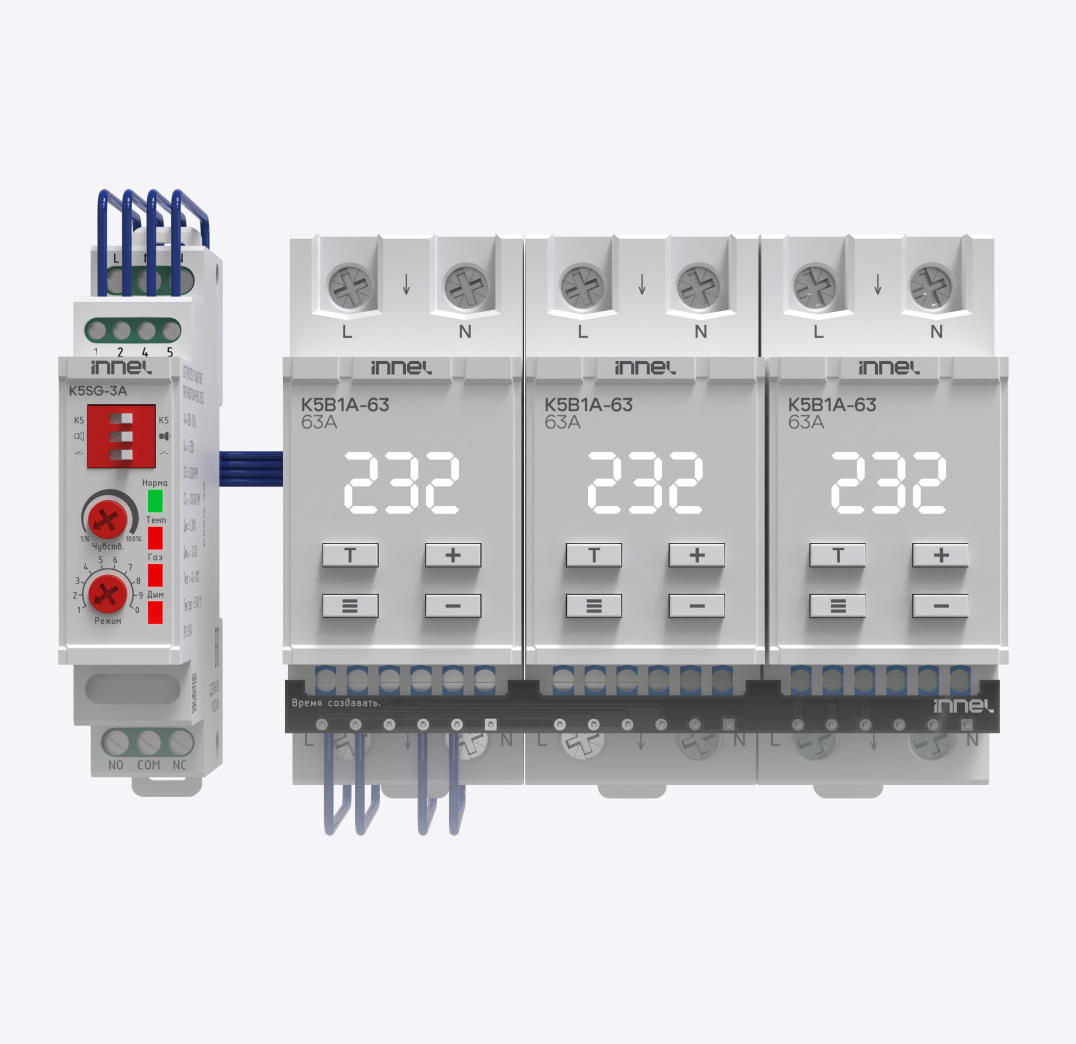

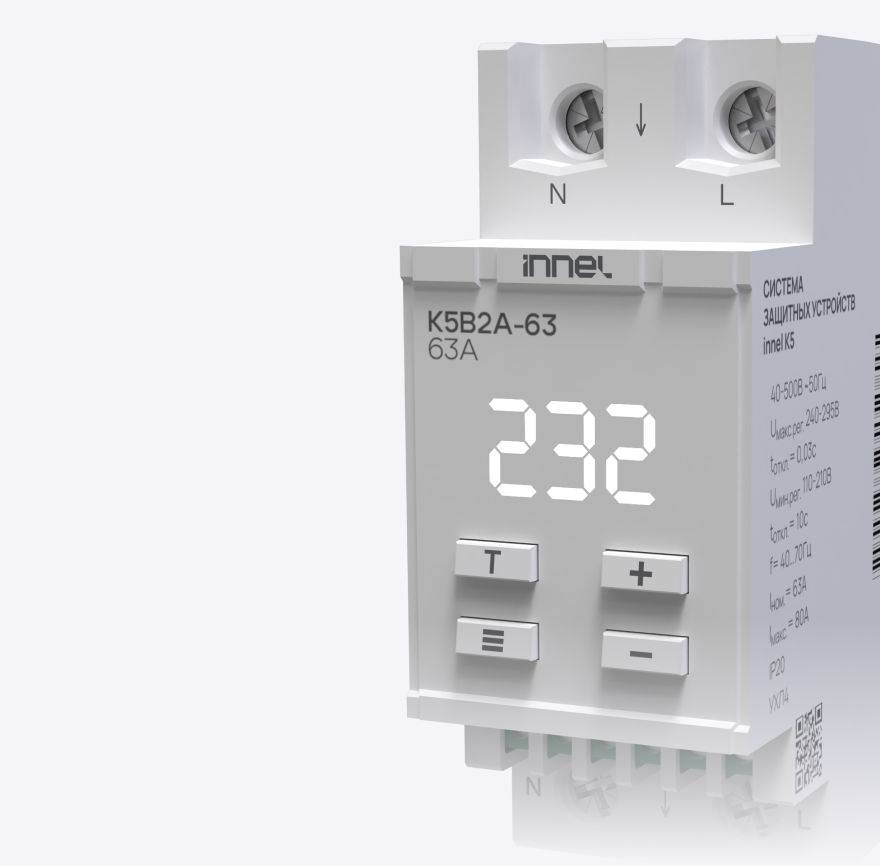

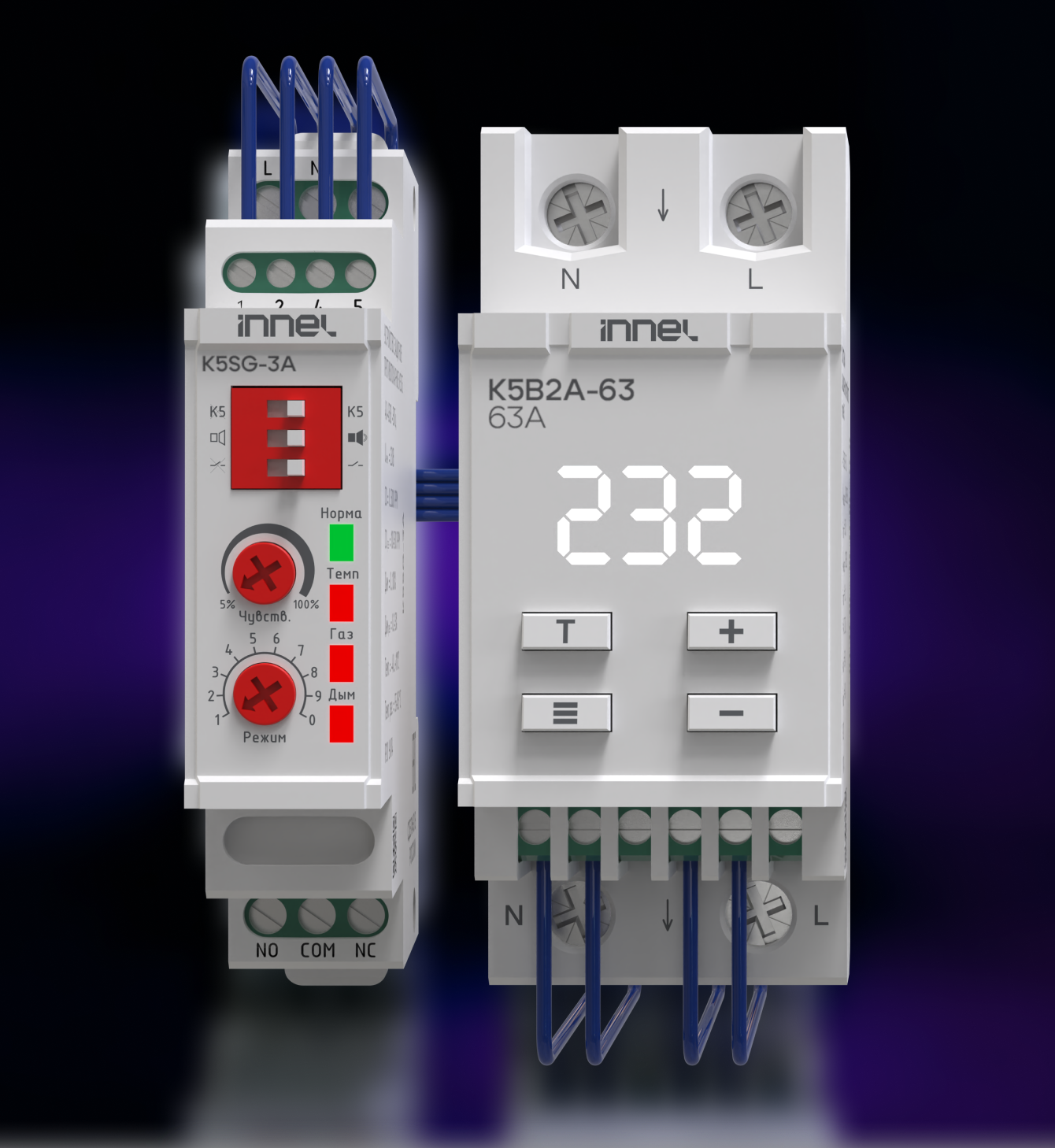

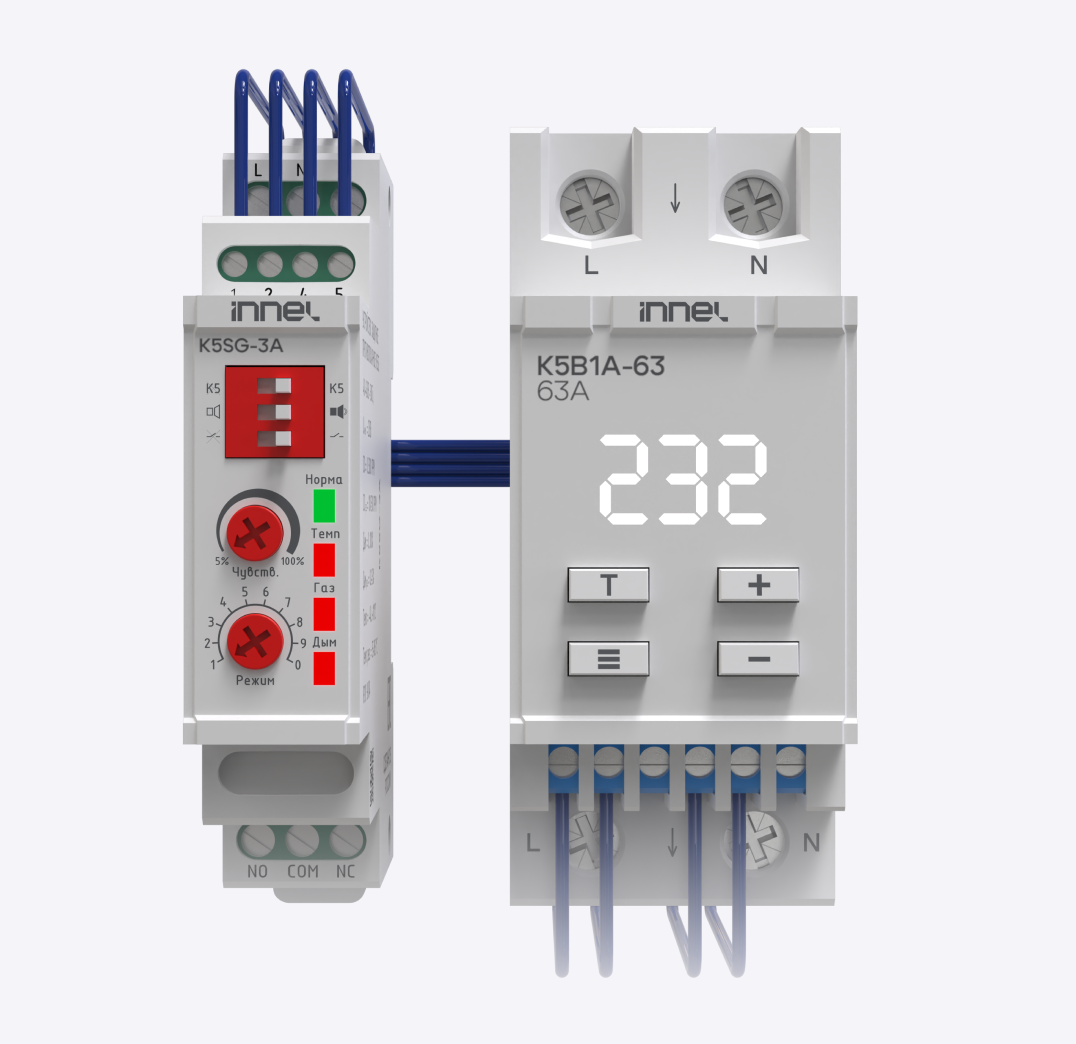

- Подключение УЗП к РКН INNEL K5B2A/K5B1A (к 1, 2, 4 и 5 клемме на реле)
- Настройка получения данных на РКН.
- Параметр 11. K5B2A - 1, K5B1A - 2
- Параметр 10. K5B2A - 2 (получение данных), K5B1A - 2 (получение данных)

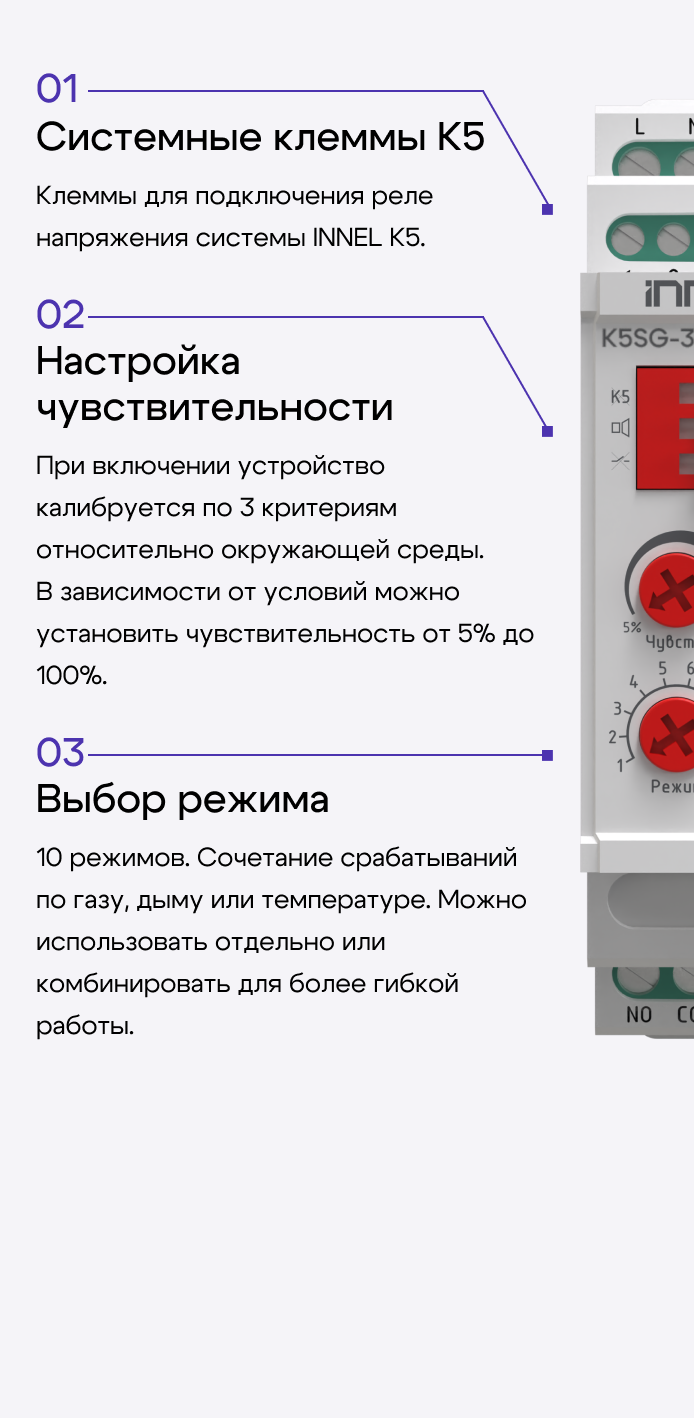

- Настройка чувствительности УЗП

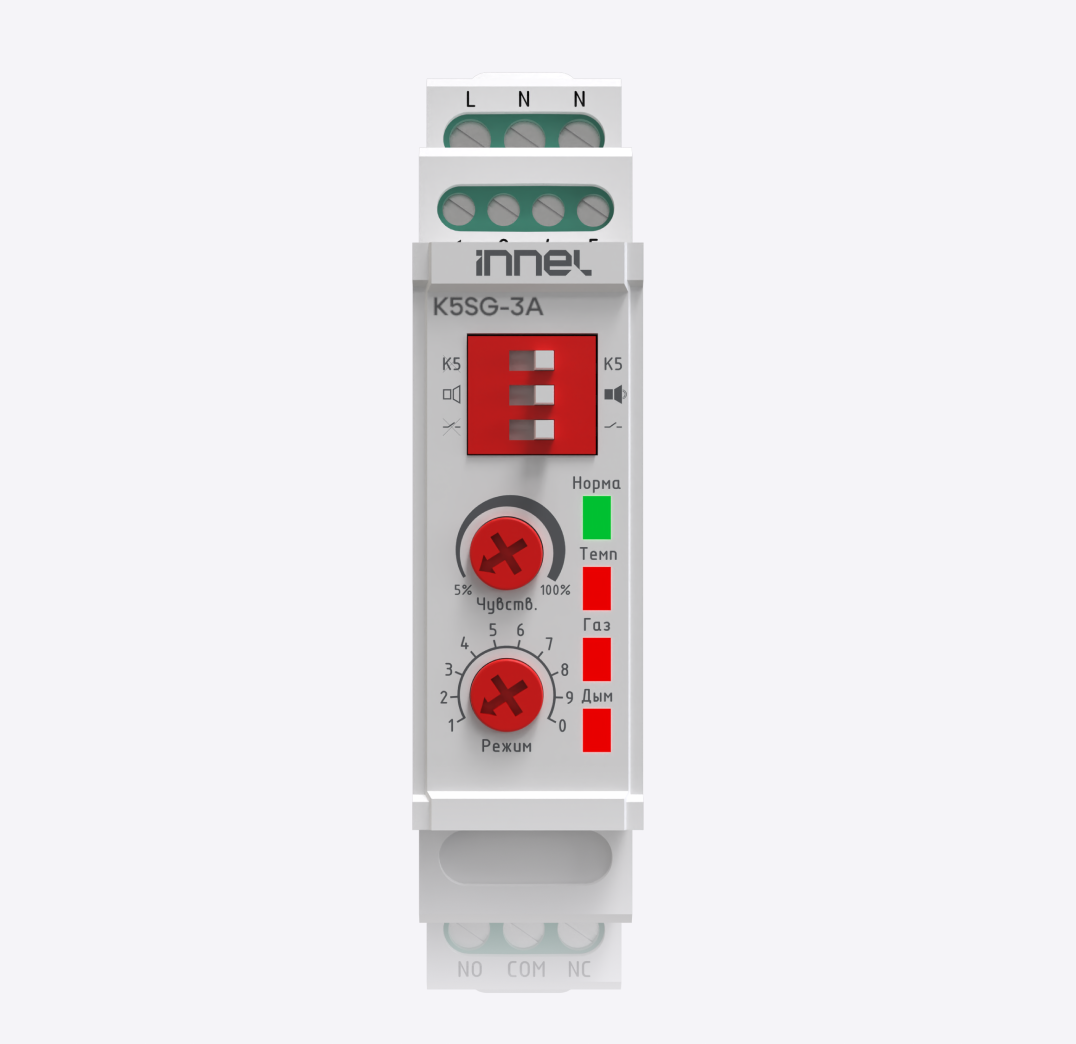

- Выбор режима работы на УЗП
| Режим | Контролируемые параметры | Логика формирования аварии |
|---|---|---|
| 1 | Температура, Газ, Дым | ИЛИ |
| 2 | Газ, Дым | ИЛИ |
| 3 | Температура, Газ | ИЛИ |
| 4 | Температура, Дым | ИЛИ |
| 5 | Газ, Дым | И |
| 6 | Температура, Газ | И |
| 7 | Температура, Дым | И |
| 8 | Газ | Одиночный |
| 9 | Дым | Одиночный |
| 10 | - | Выключен (только мониторинг) |
